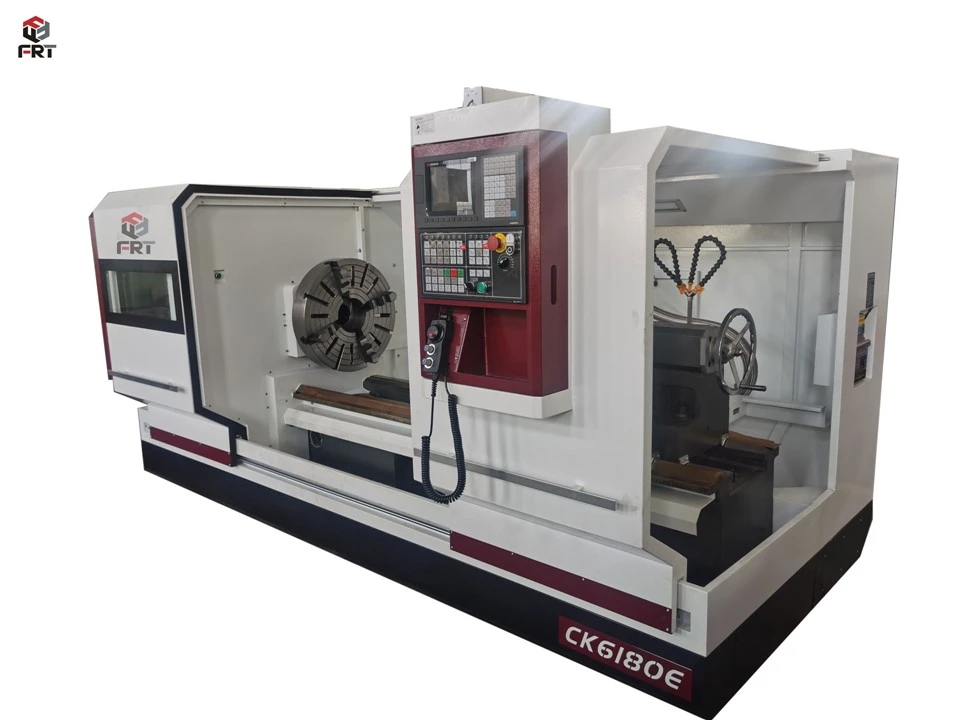

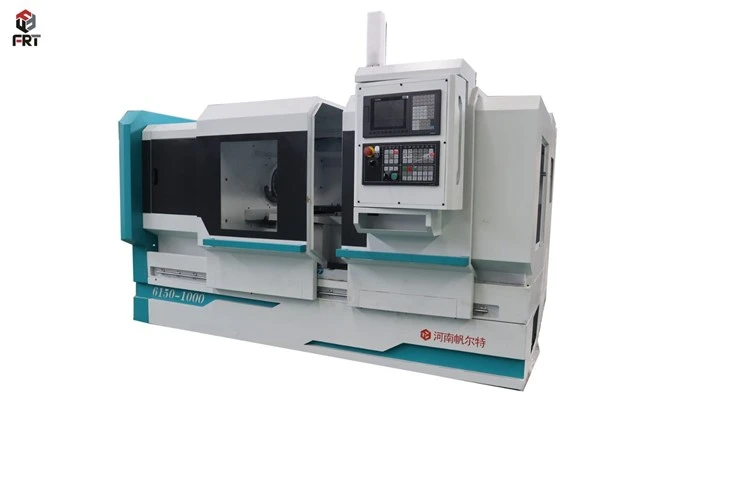

CNC vízszintes esztergaközpont





A CNC vízszintes esztergaközpont egy olyan gép, amelyet a gyártás során hengeres alkatrészek alakítására használnak. A munkadarab forgatásával működik, miközben egy vágószerszám eltávolítja az anyagot, hogy elérje a kívánt formát. A "CNC" a Computer Numerical Control rövidítése, ami azt jelenti, hogy a gépet egy számítógépes program vezérli, amely diktálja a vágószerszám pontos mozgását. A vízszintes esztergaközpontokat a vízszintesen felszerelt orsó tájolása különbözteti meg, ami lehetővé teszi a hengeres alkatrészek hatékony megmunkálását.









Ágy: A gép alapja, ahol az összes többi alkatrész fel van szerelve.



Fejtartó: Megtartja az orsómotort és forgó mozgást biztosít a munkadarabnak.



Chuck: Befogja a munkadarabot az elforgatáshoz.



Szerszám torony: Különféle vágószerszámok tárolására alkalmas, amelyek automatikusan vágási helyzetbe állíthatók.



X és Z tengelyek: Ezek a tengelyek szabályozzák a forgácsolószerszám mozgását a munkadarab hossza (Z-tengely) és átmérője (X-tengely) mentén.



Kezelőpanel: Interfész a gép programozásához és vezérléséhez.



Hűtőfolyadék rendszer: Hűtőfolyadékot biztosít a megmunkálási műveletek során a kenéshez és hűtéshez.



Forgács szállítószalag: Eltávolítja a forgácsot és a törmeléket a megmunkálási területről.





Fordulás: A munkadarab elforgatása, miközben egy vágószerszám eltávolítja az anyagot, hengeres formákat hoz létre.



Szembenézve: Sík felületek vágása a munkadarab forgástengelyére merőlegesen.



Fúrás: Furatok készítése a munkadarabban speciális vágószerszámok segítségével.



Unalmas: Meglévő lyukak nagyítása vagy belső jellemzők létrehozása.



Menetelés: Cérnavágás hengeres felületeken.





Autóipar: Motoralkatrészek, tengelyek, fogaskerekek és egyéb precíziós alkatrészek gyártása.



Repülőipar: Olyan alkatrészek gyártása, mint a futómű alkatrészek, turbinatengelyek és motoralkatrészek.



Orvosi Ipar: Sebészeti műszerek, protézisek és orvosi implantátumok készítése.



Általános Mérnökség: Különféle ipari gépekben használt mechanikai alkatrészek készítése, szivattyúk, szelepek stb.



Szerszám- és szerszámkészítés: Szerszámelemek megmunkálása gyártási folyamatokhoz.



Elektronika: Elektronikus eszközök, például csatlakozók, házak és aljzatok alkatrészeinek gyártása.





Nem	Tétel	CK6163	CK6180	CK61100	CK61125
1	Maximális elfordulási átmérő az ágyon (mm)	630	800	1000	1250
2	X irányú raklap maximális fordulási átmérője (mm)	350	500	660	850
3	Maximális munkadarab hossza (mm)	1000/1500/2000/3000	1000/1500/2000/3000	1500/2000/3000	1500/2000/3000
4	Az ágyrács hossza (mm)	550	600	660	755
5	Maximális munkadarab terhelés (T)	2T	3T	4T	5t-8T
6	Orsó forgási forma	Háromfokozatú mechanikus sebességváltó, fokozatmentes sebességszabályozás a fokozatban			Négyfokozatú mechanikus sebességváltó, fokozatmentes sebességszabályozás a fokozatban
7	Orsó fordulatszám tartomány (rpm)	25-800	25-800	15-600	5-400
8	Orsóvég szerkezete	C11 vagy D11	C11 vagy D11	C11 vagy D11	A2-15
9	Az orsó átmenő furata (mm)	105	105	130	130
10	Az orsófurat elülső végének kúpos	Metrikus 120,1:20	Metrikus 120,1:20	Metrikus 140,1:20	Metrikus 140,1:20
11	A szerszámtartó maximális lökete (mm)	X:530	X:550	X:530	X:560
12	A görgős csavarok specifikációi	X:3205/Z:5010-6310	X3205/5010-6310	X3205/5010-6310	X:5008/Z:8012
13	Mozgási sebesség (mm/perc)	X:6000/Z:10000	X:6000/Z:10000	X:5000/Z:8000	X:4000/Z:6000
14	Pozícionálási pontosság (mm)	X:0.02/Z:0.03	X:0.02/Z:0.03	X :0.030 Z :0.045	X :0.030 Z :0.045
15	Áthelyezési pontosság (mm)	X:0.075/Z:0.01	X:0.075/Z:0.01	X:0.075/Z:0.015	X:0.075/Z:0.015
16	Munkadarab megmunkálási pontosság	IT6-IT7	IT6-IT7	IT7	IT7
17	Munkadarab felületi érdesség	Ra1.6	Ra1.6	Ra3.2	Ra3.2
18	A farok hüvelyének átmérője (mm)	100	100	Φ100	160
19	A farok hüvelyének elmozdulása (mm)	250	250	250	300
20	A farok-hüvely hüvely kúpos furatának specifikációja	MT6 vagy MT5	MT6 vagy MT5	MT6	Metrikus 80mm 1:20
21	Vágórész mérete (mm)	32*32	32*32	40*40mm	45*45
22	A gép méretei (mm)	3700*1820*1780	3700*1820*1780	3900*2000*1780	3900*2000*1780
23	Teljes súly (kg)	Kb. 4200/4600/4800/5000	Kb. 4500/5000/5500/6500	Kb. 5600/6400/7500	Kb. 6000/7000/9000
