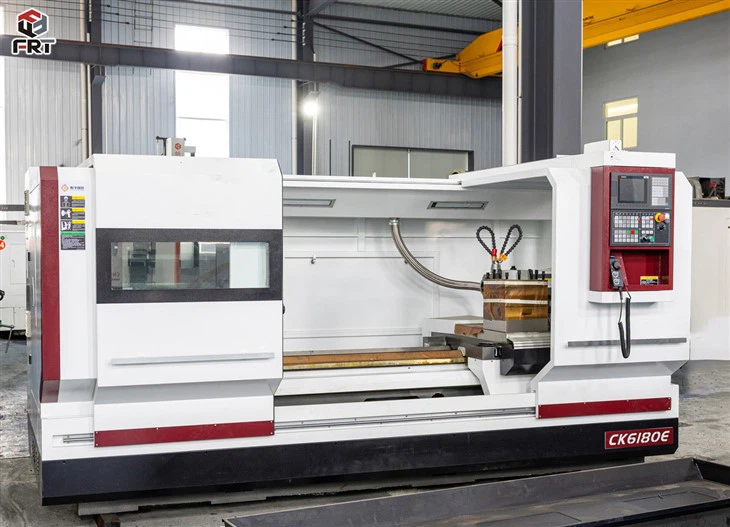

Lapos ágy eszterga
A síkágyas eszterga olyan típusú esztergagép, ahol az ágy, amely az eszterga alkatrészeit támasztja és igazítja, lapos és vízszintes. Ez a kialakítás biztosítja, hogy a munkadarab stabil és egy vonalban maradjon a megmunkálási műveletek során. A síkágyas esztergagépeket általában esztergálási műveletekhez használják, ahol a munkadarabot egy vágószerszámhoz forgatják, hogy megformálják. Precizitásuk és sokféle anyag kezelésére való képességük miatt népszerűek a fémmegmunkálásban.
| Nem | Tétel | CK6163 | CK6180 | CK61100 | CK61125 |
| 1 | Maximális elfordulási átmérő az ágyon (mm) | 630 | 800 | 1000 | 1250 |
| 2 | X irányú raklap maximális fordulási átmérője (mm) | 350 | 500 | 660 | 850 |
| 3 | Maximális munkadarab hossza (mm) | 1000/1500/2000/3000 | 1000/1500/2000/3000 | 1500/2000/3000 | 1500/2000/3000 |
| 4 | Az ágyrács hossza (mm) | 550 | 600 | 660 | 755 |
| 5 | Maximális munkadarab terhelés (T) | 2T | 3T | 4T | 5t-8T |
| 6 | A görgős csavarok specifikációi | X:3205/Z:5010-6310 | X3205/5010-6310 | X3205/5010-6310 | X:5008/Z:8012 |
| 7 | Mozgási sebesség (mm/perc) | X:6000/Z:10000 | X:6000/Z:10000 | X:5000/Z:8000 | X:4000/Z:6000 |
| 8 | Pozícionálási pontosság (mm) | X:0.02/Z:0.03 | X:0.02/Z:0.03 | X :0.030 Z :0.045 | X :0.030 Z :0.045 |
| 9 | Áthelyezési pontosság (mm) | X:0.075/Z:0.01 | X:0.075/Z:0.01 | X:0.075/Z:0.015 | X:0.075/Z:0.015 |
| 10 | Munkadarab megmunkálási pontosság | IT6-IT7 | IT6-IT7 | IT7 | IT7 |
| 11 | Munkadarab felületi érdesség | Ra1.6 | Ra1.6 | Ra3.2 | Ra3.2 |
| 12 | A farok hüvelyének átmérője (mm) | 100 | 100 | Φ100 | 160 |
| 13 | A farok hüvelyének elmozdulása (mm) | 250 | 250 | 250 | 300 |
Alkalmazások
A síkágyas eszterga sokféle műveletet képes feldolgozni, elsősorban a hengeres munkadarabok alakítására és megmunkálására összpontosítva. Íme néhány kulcsfontosságú folyamat, amelyet képes kezelni:
Esztergálás: Anyag eltávolítása a forgó munkadarab külső felületéről, hogy sima, hengeres formát hozzon létre.
Burkolat: A munkadarab végének vágása a tengelyére merőleges sík felület létrehozásához.
Elválasztás/Levágás: A munkadarab egy részének levágása átvágással.
Fúrás: Furatok létrehozása a munkadarab közepén a farokrészhez rögzített fúróval.
Menetvágás: Külső vagy belső menetek létrehozása a munkadarabon menetvágó szerszámmal.
Fúrás: Meglévő furat kinagyítása vagy belső hengeres forma kialakítása.
Beszúrás: keskeny csatornák vágása a munkadarab felületén, gyakran használják olyan jellemzők létrehozására, mint az O-gyűrűk vagy a rögzítőgyűrűk.
Recézés: Texturált mintázat létrehozása a munkadarab felületén a tapadás vagy az esztétikus megjelenés javítása érdekében.
Kúpos esztergálás: A munkadarab kúpos vagy kúpos formája az átmérő fokozatos csökkentésével a hossza mentén.
GYIK
K: A szerszámgépek megmunkálása és összeszerelése együtt történik?
K: Ön gyár vagy kereskedelmi vállalat?
K: Mi a minimális rendelési mennyiség és a garancia?
K: Hogyan választhatom ki a legmegfelelőbb gépeket?
